基于萬用表和矩陣開關的熱敏電阻批量測試方案

一. 項目背景

用戶是一家儀表制造商，在儀表中廣泛用到了熱敏電阻，因此在熱敏線阻生產出來下線時 需要對每一個電阻進行測試，因?yàn)闊崦綦娮璧木缺容^高，所以需要較高精度的儀器去采集，又因?yàn)槭钱a(chǎn)線測試，所以需要盡可能的提高效率，如果采用傳統的高精度萬用表測試的話，人工測試會很慢，效率低，如果想提高效率并且自動化的測試，需要很多臺萬用表，這個又會造成極高的成本，遠遠超出預算，因此客戶想要尋找一種經濟，效率并且精度可以達標的方案。

二. 解決方案

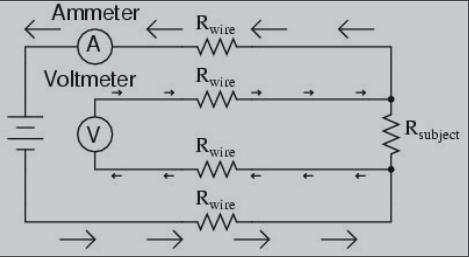

因?yàn)橐獙?duì)進行精確的測量，所以我們采用更為精確的四線制測電阻的方案，四線制測電阻的原理如圖：

四線制測電阻的方法可以消除引線誤差，實現較高精度的測試，但是需要的成本較高，因此在大范圍的測試中并不適用。

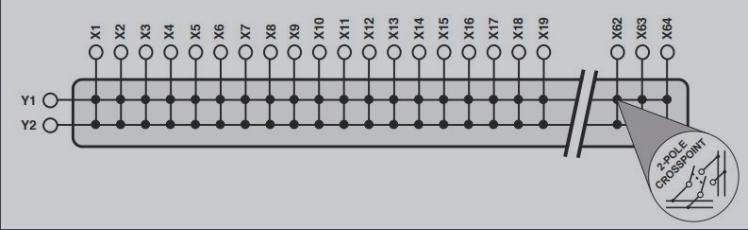

此方案采用矩陣開關加萬用表的形式，只需要一塊萬用表，就可以利用矩陣自動化的測試一批產品。矩陣板卡的結構如圖：

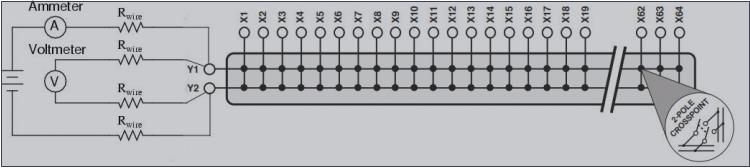

該矩陣是一個雙刀矩陣，即每一條通道實際上是有兩條線路，例如 Y1 實際上是有 Y1.1 和 Y1.2，分別可以跟 X1.1 和 X1.2 連接，這樣剛好就可以用于四線制的測試，萬用表與開關的連接圖如圖：

將萬用表的四個端口擴展到了 X 軸上，將任意兩個點，例如 X1（X1.1,X1.2）和 X2（X2.1,X2.2）接到熱敏電阻的兩個引腳上，便可以通過電腦控制開關切換來實現電阻的測試，將矩陣開關通過線纜連接到電阻夾具上，通過簡單的編程，便可實現批量化的測試，并且具有經濟且高效的特點。

主要使用矩陣開關卡配合萬用表實現批量測試熱敏電阻傳感器的阻值，保證了測試精度以及測試效率，同時節省了大量的測試成本。與傳統的測試方法相比，這種方案極大的減少了信號采集通道的數量，從而節省了成本；采用了矩陣切換的方式，測試速度又不會降低很多，從而保證了測試效率；而萬用表采用的是高精度萬用表，所以保證了測試結果的準確性。

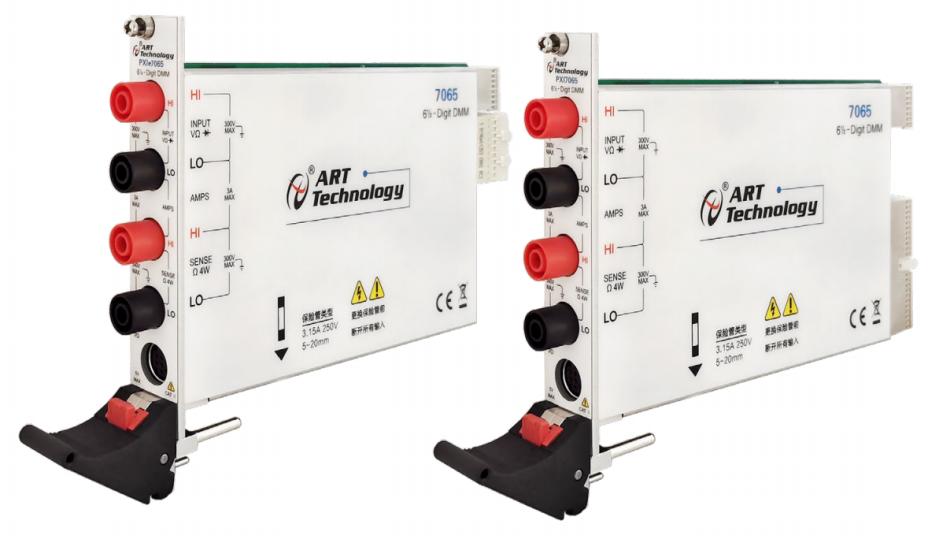

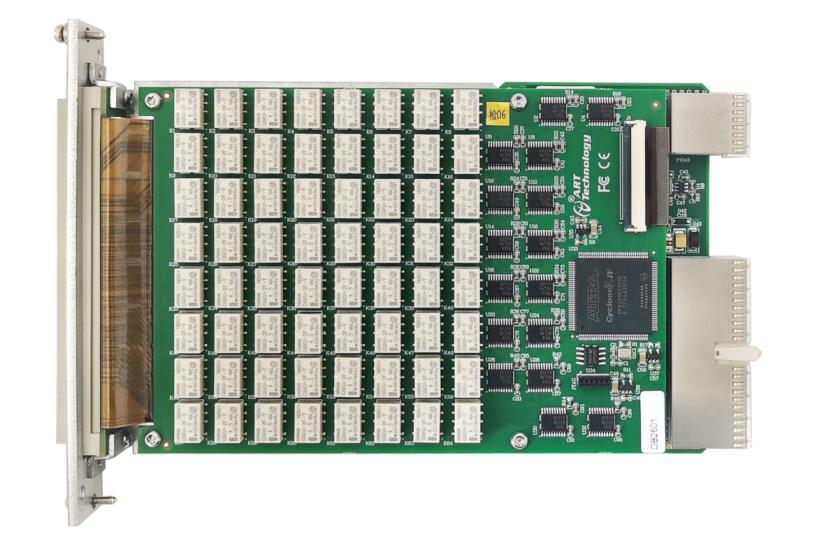

三. 涉及產品(PXI2601、PXI7065)
